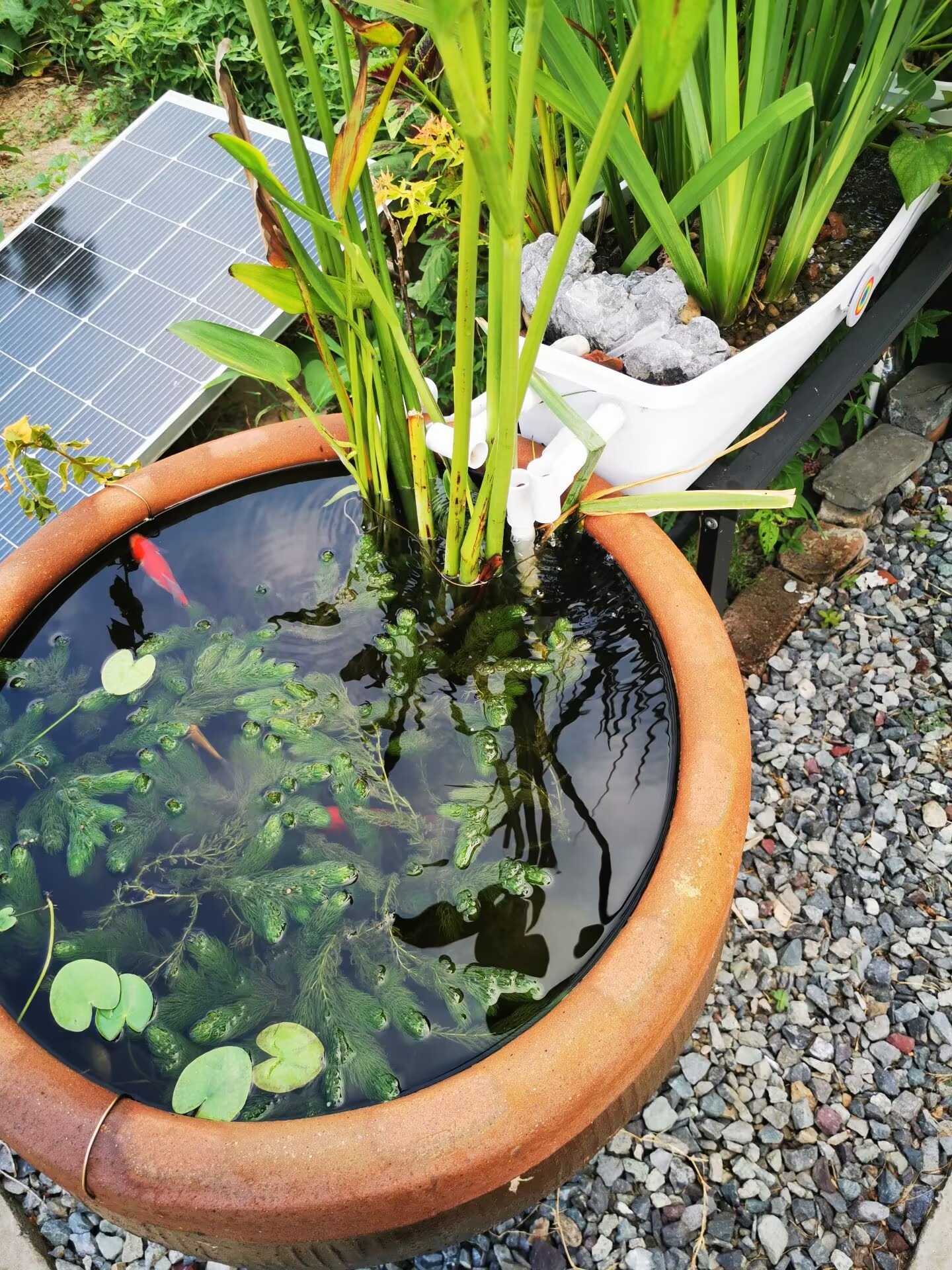

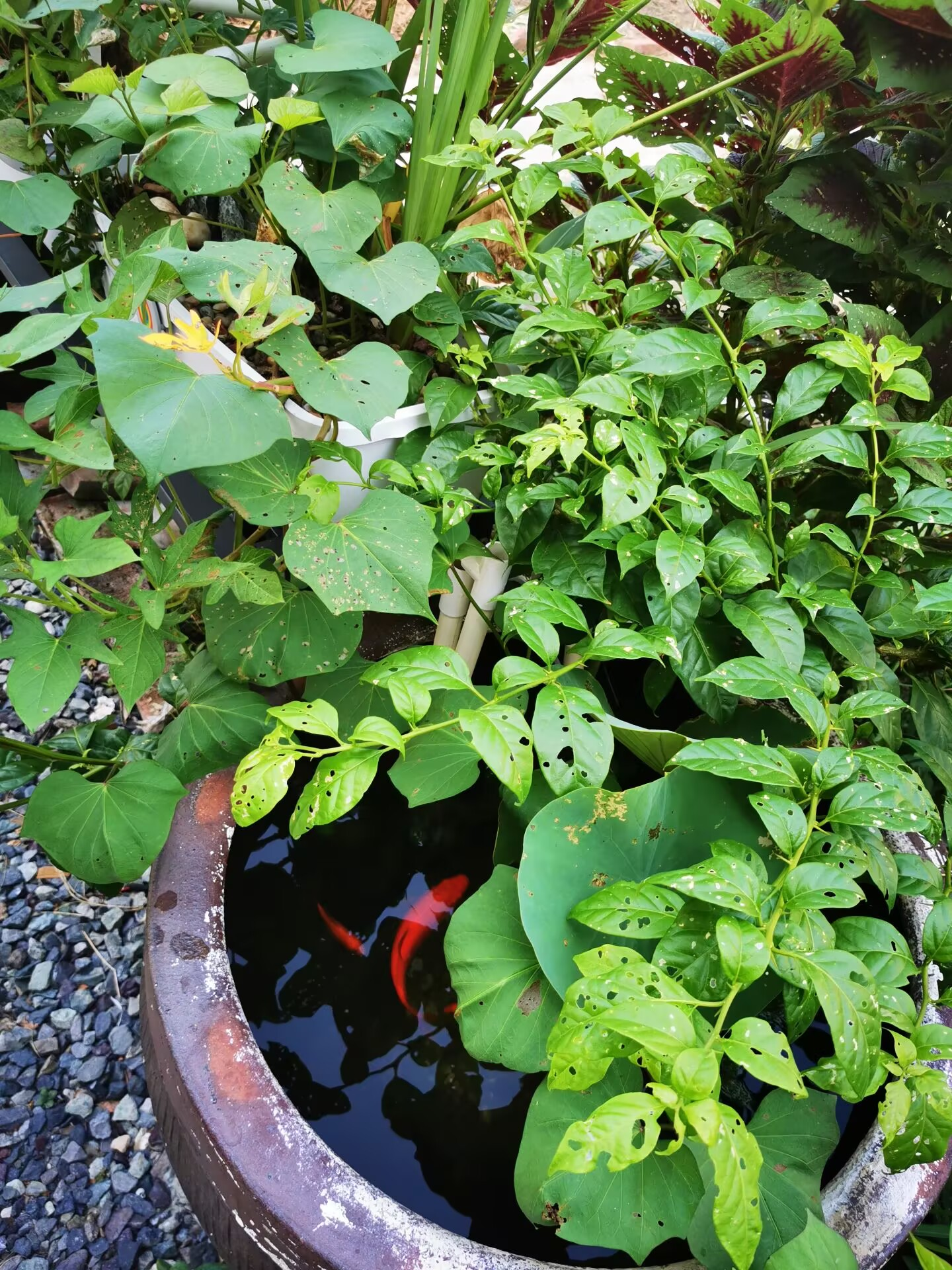

鱼缸现状
2025年5.1开缸,到今天8月25日,已经三个多月了,现在水清鱼靓,生态系统很不错,但是缺个可视化数据平台!
太阳能使用状况
目前我是200瓦的太阳能电池板,2个20瓦的过滤泵,2个1.5w的增氧泵,白天过滤,晚上增氧.
因为鱼缸安装在阴凉处,太阳能电池板要11点后才能直射阳光.
2个20瓦的泵,一般早上8点用散射光也可以运作,但是散射光输出的功率只能带动一个过滤泵,10w左右.
太阳光直射后,11点后才可以有多余的电去充 单节充磷酸铁锂(3.2V 25AH),
15点左右太阳开始下山,又只有10多瓦的功率,只够供一个过滤泵.
储能情况
目前储能电池太贵了,只好买些二手的回来玩玩, 26元买的 磷酸铁锂(3.2V/25AH) ,控制器限制充放电最大12瓦.
一天充4小时,12*4=48wh, 也足够2个增氧泵(共2w)一晚上使用: 3w*11h=33wh
增加监测系统

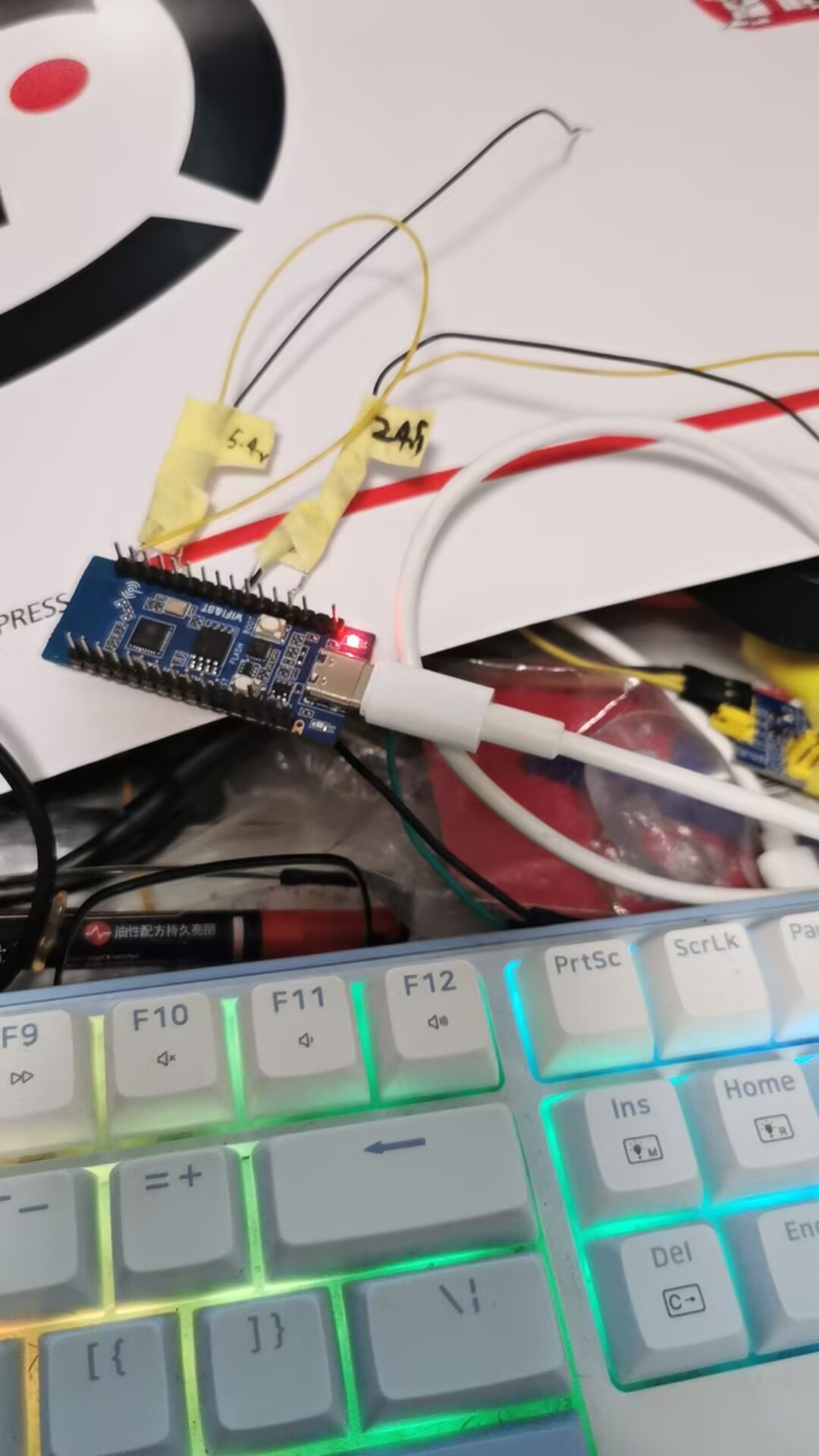

周末没事干,发现有一片9.9的开发板ESP32C3,就接上2路ADC监测各个节点的电压.
只要使用的是电阻分压法,esp32的adc采集电压范围是0-1.1v,使用2个电阻,把要测的电压,根据欧姆定律,分压到最大1.1v,
然后在esp32里面换算成实际的电压就可以了,然后在oect(豆豆赞助)的docker上跑个php+sqlite数据库,用来保存数据,
用豆包ai写个UI,可以只管的观察到太阳能发电和电池充放电的时间曲线,功率的话需要下一版加上电流,INA219电流功率监测,但是这个好像最大只支持3A监测.

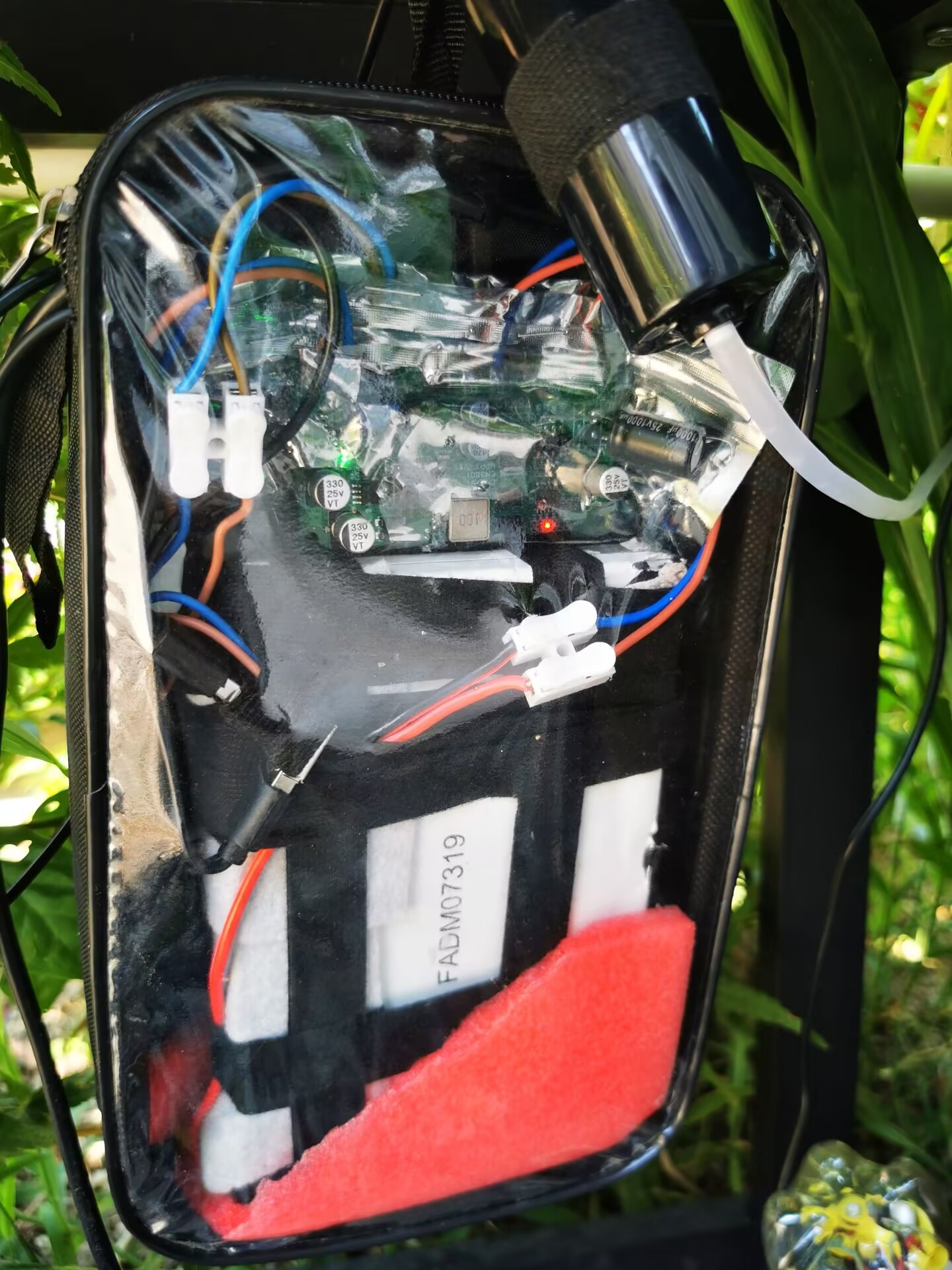

接上系统

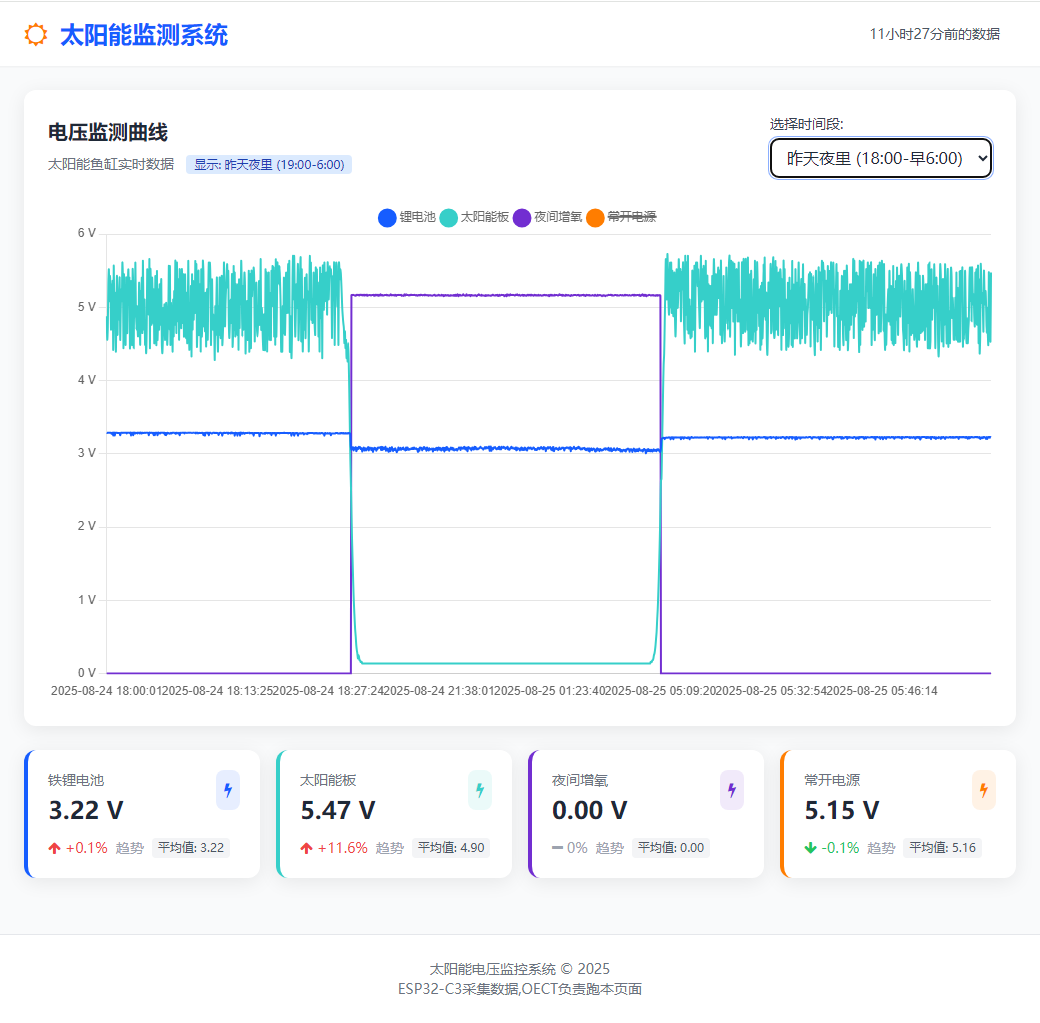

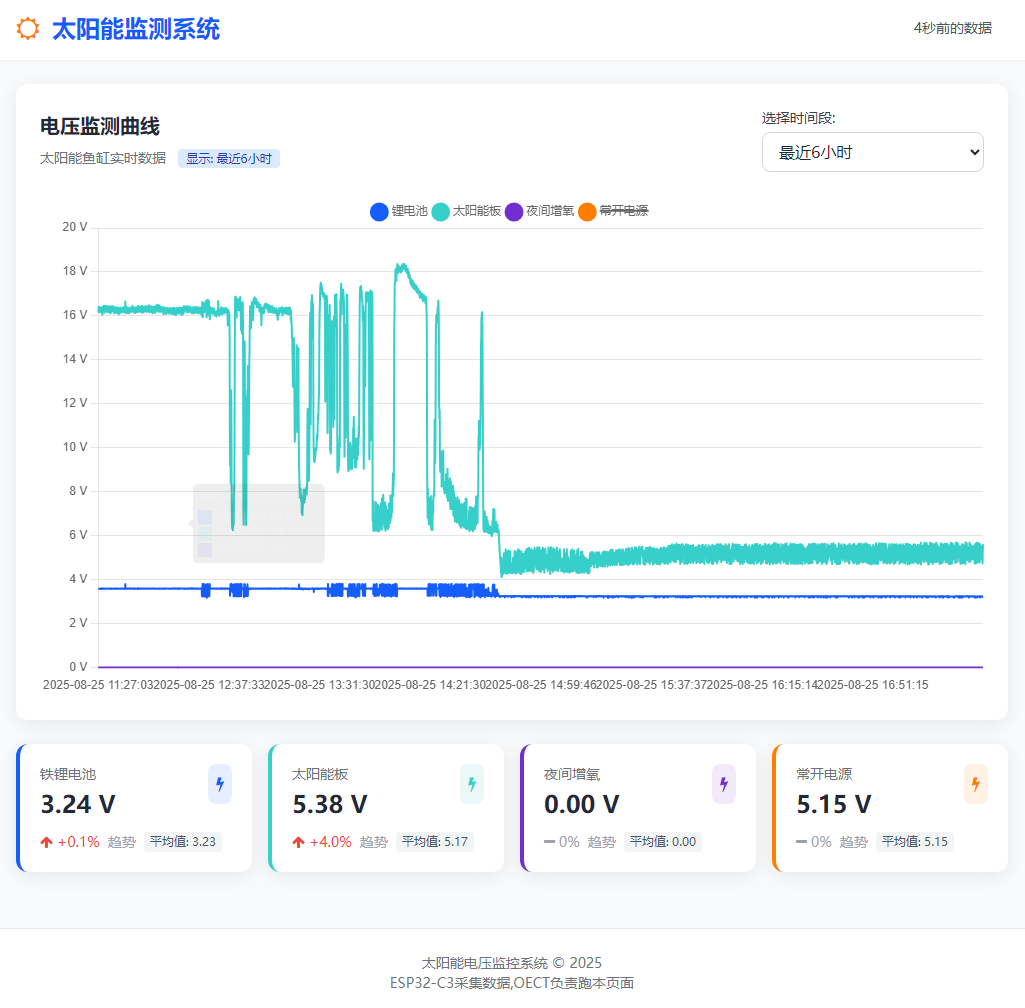

监控页面
